“电线收线盘厂家、电缆放线盘报价、abs工字轮制造商PN400”参数说明
| 是否有现货： |
是 |
品牌： |
九久线盘 |
| 加工定制： |
是 |
盘径： |
400 |
| 额定负荷： |
行业标准 |
盘宽： |
300 |
| 重量： |
4.8 |
轴孔直径： |
56 |
| 筒体直径： |
200 |
产量： |
30000 |
“电线收线盘厂家、电缆放线盘报价、abs工字轮制造商PN400”详细介绍

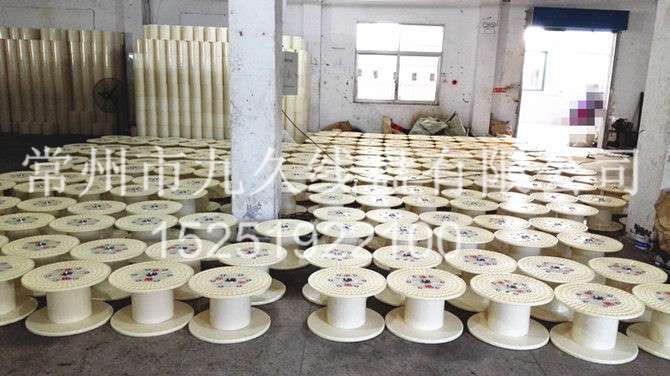

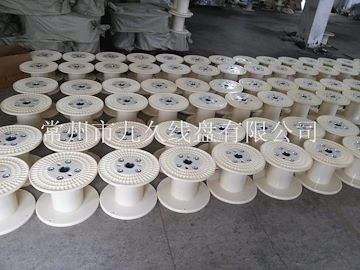

电线收线盘厂家、电缆放线盘报价、abs工字轮制造商PN400
侧板直径a：400mm
外宽e：300mm
内宽d：250mm
筒体c：200mm
轴孔b：56mm
侧板厚度：16mm
结构：组装（6根螺杆，加强加密筋）
材料：全新ABS(进口-台湾奇美）
颜色：象牙白（量大可根据客户要求定做）
轴圈：钢制中心轴圈
  A：产品采用塑料电缆盘专用工程塑料注塑成型，产品精度高、结构先进，侧板密筋加强，具有平衡性能好、强度高、耐酸碱腐蚀等特点，平衡精度可达6.3级以上。整体结构是塑料，金属配套结合，保证轴孔要求和导电性能，产品零部件可以拆换，维修方便。?B：PN系列机用工艺周转线盘主要用于光纤光缆生产过程中的收、放线；数据通信电缆的串联线、对绞、成缆等生产过程中的收、放线；适用于射频电缆、电线电缆的高编机收线，高绞机收、放线，挤出机收、放线，缠绕机收、放线等；同样适合国内外，引进生产线高速收线工序。产品质控精确严格，在国内领先于同类产品。?
| 序号
|
型号
|
侧板直径
|
筒体直径
|
轴孔直径
|
外宽总长
|
内宽
|
携行孔半径
|
携行孔中心距
|
标准盘
|
| 1
|
PN200A
|
200
|
90
|
25
|
118
|
95
|
/
|
/
|
▲
|
| 2
|
PN200B
|
200
|
90
|
25
|
178
|
155
|
/
|
/
|
|
| 3
|
PN265
|
265
|
90
|
26
|
185
|
155
|
/
|
/
|
|
| 4
|
PN300A
|
300
|
130
|
36
|
230
|
200
|
10
|
50
|
|
| 5
|
PN300B
|
300
|
160
|
45
|
300
|
270
|
8
|
60
|
|
| 6
|
PN315A
|
315
|
130
|
36
|
236
|
200
|
10
|
50
|
▲
|
| 7
|
PN315B
|
315
|
160
|
36
|
190
|
160
|
10
|
50
|
▲
|
| 8
|
PN315C
|
315
|
160
|
45
|
300
|
270
|
8
|
60
|
▲
|
| 9
|
PN350
|
350
|
160
|
56
|
310
|
270
|
7.5
|
50
|
|
| 10
|
PN400A
|
400
|
200
|
56
|
300
|
250
|
11
|
61/73
|
▲
|
| 11
|
PN400B
|
400
|
200
|
56
|
300
|
250
|
11
|
61/73
|
加强
|
| 12
|
PN400C
|
400
|
200
|
56
|
300
|
265
|
11
|
61/73
|
|
| 13
|
PN400D
|
400
|
200
|
56
|
155
|
120/121
|
11
|
61/73
|
|
| 14
|
PN400E
|
400
|
200
|
56
|
315
|
265
|
11
|
61/73
|
|
| 15
|
PN500A
|
500
|
250
|
56
|
300
|
250
|
11
|
70/100
|
▲
|
| 16
|
PN500B
|
500
|
250
|
56
|
300
|
250
|
11
|
70/100
|
加强
|
| 17
|
PN500C
|
500
|
250
|
56
|
375
|
315
|
11
|
70/100
|
▲
|
| 18
|
PN500D
|
500
|
250
|
56
|
450
|
400
|
11
|
70/100
|
|
| 19
|
PN560
|
560
|
280
|
127
|
475
|
400
|
9
|
94/126
|
|
| 20
|
PN600
|
600
|
250
|
56
|
475
|
400
|
13
|
70/95
|
|
| 21
|
PN630A
|
630
|
250
|
56
|
375
|
315
|
11
|
66/76
|
|
| 22
|
PN630B
|
630
|
250
|
56
|
475
|
400
|
11
|
66/76
|
▲
|
| 23
|
PN630C
|
630
|
315
|
56
|
375
|
315
|
11
|
81/98
|
▲
|
| 24
|
PN630D
|
630
|
315
|
56
|
475
|
400
|
11
|
81/98
|
|
| 25
|
PN710A
|
710
|
315
|
56/80
|
375
|
315
|
13
|
70/95
|
|
| 26
|
PN710B
|
710
|
250
|
56/80
|
475
|
400
|
13
|
70/95
|
|
| 27
|
PN800A
|
800
|
400
|
80/127
|
600
|
500
|
15
|
110/160
|
▲
|
| 28
|
PN800B
|
800
|
315
|
80/127
|
475
|
400
|
15
|
100/135
|
|
| 29
|
PN914
|
914
|
430
|
80/127
|
600
|
500
|
13
|
127/151
|
|
| 30
|
PN1000
|
1000
|
500
|
80/127
|
750
|
630
|
15
|
130/150
|
▲
|
|
